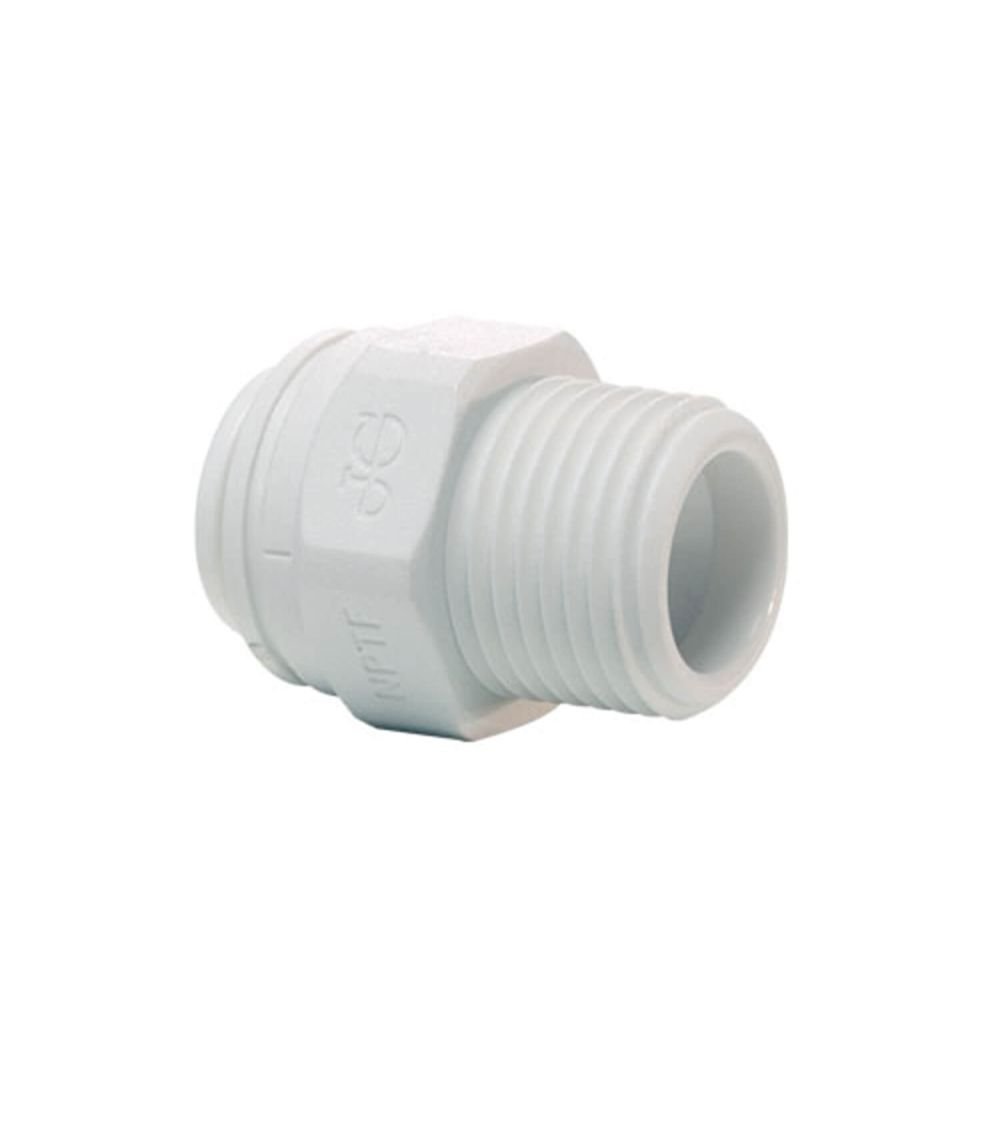

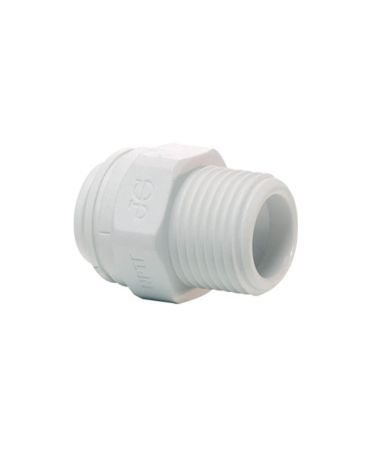

JOHN GUEST "-" FORMOS RO JUNGTIS - V1/2 | S1/2 - PP011624W
Žarnos skersmuo OD 3/8"
Sriegis NPTF 1/2"
GAMINTOJAS: John Guest
Prekių nuotraukos gali neatitikti realios prekių išvaizdos, tačiau savo savybėmis ir techninėmis charakteristikomis nesiskirs nuo aprašymo. Taip pat parduotuvėje esančios prekės savo spalva, forma ar kitais parametrais gali neatitikti realaus prekių dydžio, formų ir spalvos dėl Pirkėjo naudojamo vaizduoklio ypatybių.
JUNGČIŲ PARAMETRAI
Jungčių dydis dažniausiai nurodomas coliais, todėl kyla painiava, kokias jungtis pasirinkti, nes mes įpratę prie metrinės matų sistemos vienetų, šiuo atveju - milimetrų. Colių ir milimetrų santykis jungtyse būtų maždaug toks, rekomenduojama matuoti slankmačio pagalba:
CHARAKTERISTIKOS
"Push-fit" technologija Greitas atjungimas nenaudojant įrankių Didelis atsparumas cheminėms medžiagoms Maisto produktų kokybė, tinka geriamiesiems skysčiams ir grynam vandeniui Netinka suslėgtam orui ir vakuumui "John Guest" gaminius pripažįsta beveik visi pasaulio alaus ir gėrimų gamintojai bei gėrimų išpilstymo įrangos gamintojai, o jų kokybę ir eksploatacines savybes tvirtina pirmaujančios bandymų ir pripažinimo institucijos.
Maisto produktų apdovanojimas WRAS
TECHNINĖ SPECIFIKACIJA
Darbinio slėgio ir temperatūros diapazonas "Super Speedfit" jungiamosios detalės tinka naudoti esant toliau nurodytam slėgiui ir temperatūrai.
Taip pat tinka vakuuminiams įrenginiams Priklausomai nuo naudojamo vamzdžio, tam tikromis sąlygomis jungtys gali būti naudojamos esant didesniam slėgiui ir temperatūrai. Pastaba: 1 baras = 14,5 PSIG.
VAMZDŽIŲ TIPAI
Plastikiniai vamzdžiai - polietilenas, nailonas ir poliuretanas, atitinkantys toliau nurodytus leistinus nuokrypius. Minkštiems vamzdžiams arba plonasieniams vamzdžiams rekomenduojame naudoti vamzdžių įdėklus. Pinti vamzdžiai - naudojant vamzdžius būtina naudoti vamzdžių ir žarnų stiebus. Rekomenduojama naudoti spaustuvus, skirtus pintiems vamzdžiams laikyti ant antgalių. Metalinis vamzdis (minkštas) - žalvaris, varis arba minkštas plienas, atitinkantis toliau nurodytas leistinas nuokrypas. Metaliniai vamzdžiai (kieti) - nerekomenduojame naudoti "Super Speedfit" jungiamųjų detalių kietiems metaliniams arba chromuotiems vamzdžiams. Nerūdijančio plieno ir kitų poliruotų metalų vamzdžiams rekomenduojame naudoti "Superseal" jungiamąsias detales. Labai svarbu, kad išoriniame skersmenyje nebūtų įbrėžimų ir kad prieš įdedant jungtį vamzdis būtų nušlifuotas.
VAMZDŽIŲ TOLERANCIJOS
ĮRENGIMAS IR SISTEMOS TESTAVIMAS
Armatūra ir vamzdžiai prieš naudojimą turi būti švarūs ir nepažeisti.
Sumontavus visus vamzdelius ir jungiamąsias detales, prieš perduodant juos galutiniam naudotojui, turi būti atliktas slėginis bandymas, kad būtų užtikrintas sistemos vientisumas.
1/4 SŪKIO VOŽTUVAI
Šie vožtuvai buvo suprojektuoti taip, kad būtų galima laikinai aptarnauti už jų esančią įrangą, ir turi būti naudojami tik visiškai atidarytoje arba visiškai uždarytoje padėtyje.
NENAUDOKITE ŠIŲ VENTILIŲ: iš dalies atidarytoje padėtyje srautui valdyti; nuolatiniam užbaigimui; nesumontuotiems ar neužkimštiems vamzdžiams (arba užsandarintoms srieginėms jungtims, arba kaip čiaupo ar "maišytuvo".
CHEMINĖS MEDŽIAGOS
Dėl naudojimo su cheminėmis medžiagomis ar kitais potencialiai agresyviais skysčiais kreipkitės į mūsų klientų aptarnavimo skyrių. Apskritai naudokite tik vandens arba alyvos pagrindu pagamintus dažus.
NEGALIMA, DRAUDŽIAMA SUSIDURTI
su celiuliozės pagrindo dažais, dažų skiedikliais ar nuėmikliais, lydmetaliu ar agresyviais valikliais. Laikykite atokiau nuo ozono generatorių, pavyzdžiui, elektros variklių, gyvsidabrio lempų ir aukštos įtampos elektros įrangos.
Jungčių "Super Speedfit" nerekomenduojama naudoti su sprogstamosiomis dujomis, naftos spiritu ir kitais degalais arba centrinio šildymo sistemose.
ĮVORIŲ DANGTELIAI
Galimi kaip papildoma apsauga nuo vamzdžio pašalinimo arba kaip paprasta spalvinio kodavimo priemonė. Galimi šešių spalvų dangteliai.
MAISTO PRODUKTŲ KOKYBĖ
Šioje brošiūroje išvardytos NSF 51 standarto jungiamosios detalės gaminamos iš Maisto ir vaistų administracijos (FDA) reikalavimus atitinkančių medžiagų, todėl jas rekomenduojama naudoti maisto kokybei užtikrinti. Prie daugumos šiame kataloge pateiktų jungiamųjų detalių taip pat pridedama John Guest atitikties Europos reglamentui (EB) Nr. 1935/2004 deklaracija.
DIDŽIAUSI PLASTIKINIŲ SRIEGIŲ BSP, BSPT IR NPT SUKIMO MOMENTŲ DYDŽIAI.
Plastikiniai sriegiai paprastai nėra tokie stiprūs kaip žalvariniai. Klientai ir galutiniai naudotojai, rinkdamiesi gaminius savo reikmėms, turėtų tai žinoti. Per daug užveržus plastikinius sriegius, atsiras pernelyg didelis įtempimas ir galimas įtrūkimas bei nuotėkis. Toliau pateikiami didžiausi BSP ir BSPT sriegių, naudojamų "John Guest" jungiamosiose detalėse, didžiausi sukimo momento dydžiai, kai sriegiai atitinka atitinkamus BS arba tarptautinius sriegių standartus.
"John Guest" rekomenduoja klientams apsvarstyti galimybę pakeisti srieginius prievadus modernesnėmis kasečių sistemomis.
Rekomenduojama prieš naudojant visus įrenginius patikrinti, ar jie yra sandarūs.
TECHNINĖ PRIEŽIŪRA IR KEITIMO INTERVALAI
Paprastai "John Guest" gaminiams nereikia daug priežiūros, tačiau rekomenduojame bent jau atlikti įprastą vizualinę apžiūrą. Vizualinės patikros dažnumas priklauso nuo naudojimo intensyvumo ir gedimo rizikos. Jei po vizualinės apžiūros "John Guest" gaminiai atrodo pažeisti, įtrūkę, apanglėję, pakeitę spalvą, iškraipyti karščio ar surūdiję, juos reikia pakeisti. Bet kurį gaminį, kuris yra arba atrodo, kad yra nesandarus, reikia pakeisti.
Gaminio tarnavimo laikui įtakos turi naudojimo intensyvumas, darbo aplinkos priešiškumas ir sąlytis su agresyviomis cheminėmis medžiagomis ar skysčiais. Todėl svarbu, kad specifikacijų teikėjai, naudotojai ir (arba) klientai apsvarstytų konkrečius keitimo intervalus, atsižvelgdami į ankstesnį tarnavimo laiką arba kai gedimas gali sukelti nepriimtiną prastovos trukmę, žalą ar sužeidimų riziką.
VALYMO IR DEZINFEKAVIMO PRIEMONĖS
Išoriniai "John Guest" gaminių paviršiai neturi liestis su oksiduojančiomis ar rūgštinėmis valymo ir dezinfekavimo priemonėmis, pavyzdžiui (bet ne tik) su mažesnio nei 4 pH, turinčiomis didelį natrio hipochlorito kiekį (balikliu) arba turinčiomis vandenilio peroksido. Mūsų plastikinių medžiagų tiekėjai rekomenduoja ECOLAB Oasis 133 kaip tinkamą valiklį John Guest gaminamų gaminių išoriniams paviršiams valyti. Skysčių sistemų vidiniams paviršiams dezinfekuoti yra keletas skirtingų metodų, įskaitant natrio hipochloritą, vandenilio peroksidą, chloro dioksidą arba ozoną. Tik galutinis naudotojas privalo nustatyti, ar pasirinktas metodas yra tinkamas naudoti su "John Guest" gaminiais per visą planuojamą sistemos eksploatavimo laikotarpį. Tačiau, kad būtų išvengta nereikalingo ankstyvo gedimo, "John Guest" reikalauja, kad pasibaigus dezinfekavimo laikotarpiui dezinfekavimo tirpalas visuose paėmimo taškuose būtų nedelsiant išplaunamas šviežiu, sveiku vandeniu. Tirpalo negalima palikti sistemoje. Dezinfekavimo tirpalai turi liestis tik su vidiniais (skysčius pernešančiais) sistemos paviršiais. Jei bet kurie kiti armatūros paviršiai liečiasi su dezinfekavimo tirpalu, visa armatūra turi būti nedelsiant pakeista. Polipropileno jungiamosios detalės yra atsparesnės agresyvioms cheminėms medžiagoms nei acetalo jungiamosios detalės, tačiau jų mechaninės savybės nėra tokios pat. John Guest polipropileno jungiamosios detalės paprastai žymimos dalies numerio priešdėliu PP arba PPM.
ŠONINĖS APKROVOS
"John Guest" gaminiai neskirti naudoti veikiant šoninei apkrovai, nes tai gali neigiamai paveikti jų ilgalaikį veikimą. Visada užtikrinkite, kad vamzdžiai būtų gerai suderinti su jungtimi. Jie taip pat neturi būti veikiami jokių smūgių ar kitaip pažeidžiami, pavyzdžiui, net atsitiktinai atsitrenkti ar numesti. Jei jungiamosios detalės pažeistos arba patyrė smūgį, jas reikia nedelsiant pakeisti. John Guest garantija netaikoma dėl bet kokio sugadinimo atsiradusiems nuostoliams.
KAIP VEIKIA SUPER SPEEDFIT
Norint atlikti sujungimą, vamzdelis tiesiog įstumiamas ranka; unikali patentuota "John Guest" įvorės fiksavimo sistema tvirtai prilaiko vamzdelį, jo nedeformuodama ir neribodama srauto.
KONSTRUKCIJOS MEDŽIAGOS
"Super Speedfit" jungtis sudaro trys komponentai:
Korpusai gaminami iš acetalio kopolimero arba polipropileno.
"O" žiedai yra iš nitrilo gumos arba EPDM.
Movos gaminamos iš acetalio kopolimero arba polipropileno su nerūdijančio plieno dantukais.
KAIP SUJUNGTI
Nupjaukite vamzdį
Nupjaukite vamzdį ir pašalinkite atplaišas bei aštrius kraštus.
Įsitikinkite, kad išoriniame skersmenyje nėra įbrėžimų.
Minkštiems arba plonasieniams vamzdžiams rekomenduojame naudoti vamzdžio įdėklą.
Paspauskite iki vamzdžio ribotuvo.
Įstumkite vamzdelį į jungtį iki vamzdžio ribotuvo. Patraukite, kad patikrintumėte, ar patikimai pritvirtintas.
Patraukite vamzdelį ir patikrinkite, ar jis gerai pritvirtintas. Prieš naudodami išbandykite sistemą.
ATJUNGIMAS
Įstumkite movą ir išimkite vamzdelį
Jei norite atjungti, įsitikinkite, kad sistemoje sumažintas slėgis, stumkite įvorės kvadratą prie jungties. Laikant apkabą tokioje padėtyje, vamzdį galima nuimti.
TIPINIS BARO ĮRENGIMAS
Įstumiamos "Super Speedfit" jungtys buvo sukurtos įvairioms pramoninėms reikmėms. Jos užtikrina greitą ir saugų vamzdžių sujungimo būdą ir, palyginti su įprastinėmis jungtimis, turi nemažai privalumų. Sudėtingas vamzdžių sistemas galima surinkti greičiau nei naudojant tradicinius būdus, o kadangi "Super Speedfit" jungiamąsias detales lengva atjungti, gedimų nustatymas ir techninė priežiūra tampa daug paprastesne operacija.
APIE GAMINTOJĄ
Kai 1961 m. Johnas Guestas pirmą kartą atvėrė savo gamyklos duris, jis buvo pasiryžęs vadovauti įmonei, kurios misija - gaminių kokybė ir puikios paslaugos. "John Guest" griežta viso inžinerijos ir gamybos proceso kontrolė užtikrina, kad gaminami tik aukščiausios kokybės produktai. Visą gaminio kelią nuo pradinės koncepcijos, įrankių projektavimo ir konstravimo iki gaminio pagaminimo, surinkimo ir išbandymo atlieka "John Guest". Tokia filosofija užtikrina galutinę nuo gamybos linijos nuimamo gaminio kokybės kontrolę ir atsakomybę, tačiau taip pat suteikia "John Guest" lankstumo greitai reaguoti į klientų idėjas ir rinkos tendencijas. Įmonė net projektuoja ir gamina savo robotizuotą surinkimo įrangą. Bendrovė labai vertina puikius santykius su platintojais ir galutiniais vartotojais. Per ilgą laiką buvo užsitarnauta pasaulyje pirmaujančios stumdomųjų jungčių, vamzdelių ir kitų skysčių kontrolės gaminių gamintojos reputacija. Ši reputacija sukurta gaminant nuolat aukštos kokybės ir naujoviškus gaminius, nuolat rūpinantis vertės inžinerija ir gaminių kūrimu.
